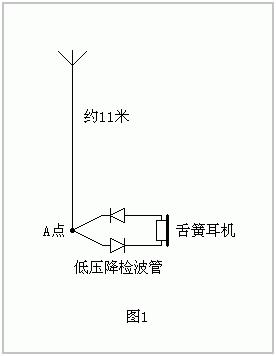

这是一个最简单的短波矿石机，也是最容易的矿石机，用下图这个电路，不需要地线。

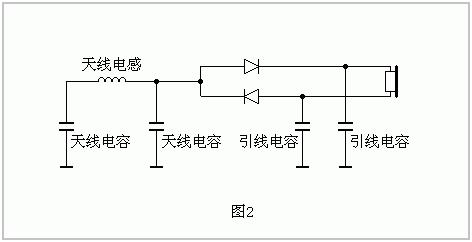

这个看似不成立的电路却是很响的。导线的带电能力描述为对地电容，再把天线电感考虑其中，就有下图的等效电路。

这个电路也可以收中波。不过中波若是不加电感电容，天线要很长才能谐振。FM频段只要1.1--1.3米天线就能谐振，但FM不是调幅的，声音大不起来。短波是调幅的，谐振天线又不长，所以最容易。约11米天线就能在25、31米波段频率附近谐振，声音响亮。这两个波段拥有丰富的短波信号。

用下图的方法实施，可以收到声音洪亮的中国国际广播电台：

洪亮就是音量已经大过头，超出了收听的需要。这个台很强，衰落也很厉害，弱的时候可以一点声音都没有，强的时候能完全盖住中国之声。短波中国之声是第二强台。这是深圳地区的情况。白天这个配置能收到深圳本地的两个中波台，一个深圳台，一个中国之声，一强一弱，都能听清。晚上这两个台就淹没在各种信号之中，很难分辨出来。晚上是短波的世界，主要是中国国际广播电台和中国之声，有时也能听到其它台，都有衰落现象。有时候所有台都听不清了，各种信号混成一片热热闹闹的气氛。

开始时作者使用优选的SHH-1耳机，两只串联用700欧。它既然这么响，于是换低灵敏的耳机。换成下品的舌簧耳机也行。用一只耳机也行。然后换电话用的SD-150，接上就响。又换32欧普通耳机，还是响。再换16欧号筒喇叭，信号强了也能响。最后换普通8欧喇叭，信号强起来时还是能响，还能听清内容！

所以说这是最容易的矿石机。要领也很简单：

（1）适当的天线长度。天线长度从二极管处开始算起。针对特定频率可粗略按0.4倍波长设定，比1/2波长短一些。11米是推荐的天线长度，容易做、效果好，扣除引线和伸出还有足够的下垂高度，对信号丰富的25、31米波段有利，同时较好地避开中波；

（2）下垂直天线充分伸出。伸出2.4米比1.2米有2至4倍的音量。继续往外伸可能还会更强，只是实施有难度；

（3）二极管选低压降的。1mA压降约0.15伏的1ss106是推荐的型号；

（4）耳机需要一段引线。几十公分引线能起很好的地线作用。如果二极管直接连在耳机头上，没引线，音量大约只有一半。

耳机灵敏度就不用说了，但要知道双耳机比单耳机好很多。如果使用两个阻抗350欧或300欧的舌簧耳机，串联的音量大于并联。如果使用两个直流电阻2200欧耳机，并联的音量大一点。这是用开关快速切换对照的结果。

线材倒是不那么重要。作者从编织线（电视电缆剥出来的屏蔽层）开始试，又试了双股网线、单股网线、0.3mm漆包线，最后试0.17mm漆包线，好象没什么区别。相信多少有点区别，但没听出来，短波信号大起大落很影响判断。适当选用轻细铜线，减少挂重，实施会更容易。

有点影响的是接触损耗。一般轻轻触摸天线接入点（图1的A点），短波信号基本不受影响（手汗不多的情况）。反而中波更容易损耗，触摸A点会引起明显的衰减。这又是一个短波容易！事实上收短波时用手触摸A点就能去除一些杂信号，声音变得清一点。

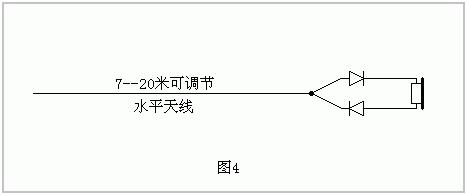

这个电路也可以在户外用水平天线来实现。水平天线容易实施，推荐用7至20米可调节长度天线：

水平天线没有下垂天线音量大，但调节长度可获得更多体验，可以听清更多的电台。

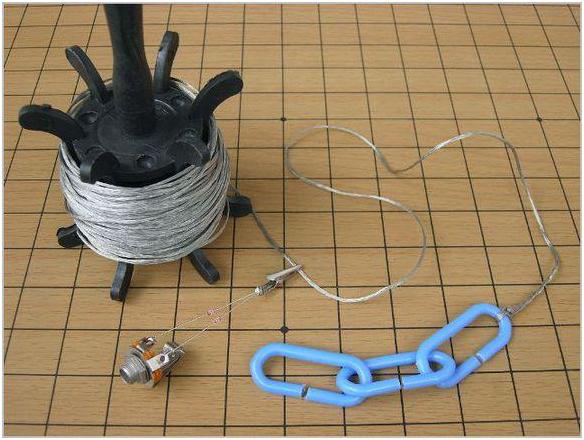

实物图为作者使用的水平天线简易装备，裸线绕在风筝线轮上，放出来就是天线，长度随意。

晚上户外接收时，一端用塑料钩挂起，另一端用手提拉。风筝线轮是提拉天线的绝缘手持物，收线放线容易，导线不会扭麻花。裸线的好处是可以任意点接入，而且卷起来不形成电感。鱼夹脱去胶管露出尾部可当钩子用，需要时可以挂在天线上滑动接触，改变天线长度时仍可以无间断收听。这些简单办法都是试过好用的。

水平天线实测情况：具有一定方向性；举高接收的效果好得多；改变天线长度有选台效果；8米以下短波信号很弱，主要是混杂的中波、FM在信号在响，声音小；8米以上短波音量迅速增大；11米基本达到最大音量；15米以上信号比较杂。

无线电爱好者都对夜空的各种信号感到亲切吧？那是聆听天空和远方的感觉！这个简单的矿石机有非常好的高频音质。下垂天线伸出一点，用高音不错的SHH-1耳机，就能听到很多生动传神的细节。声音里仿佛能听到云雾中闪烁的微粒，连噪音都是迷人的。

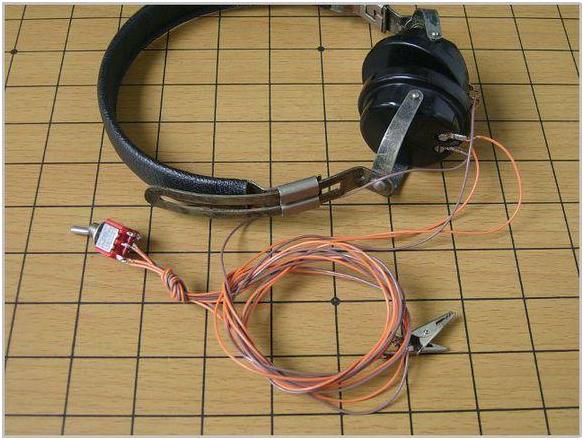

这是专门用来切换耳机串、并联的线。短波信号起伏变化快，要用开关快速切换才能对照。这个项目试验用了一个晚上。

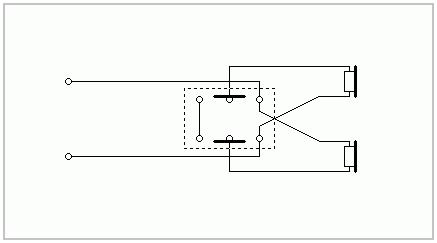

这是耳机串、关联切换电路，平时也有用。一般矿石机中波阻抗高，短波阻抗低，切换一下就能解决很大问题。

水平天线试了几上晚上。

第一晚水平天线试验是固定长度的，确认声音足够响，可以纳入“最容易”之列。

第二晚是试不同长度，一段一段接起来试。结果东西多了，户外没地方放，手不够用。慢了也不知道是长度的影响还是衰落现象的影响。

第三晚改用裸线绕在普通线轴上，抽出容易，手绕收线慢。还试了用匙扣作滑动接触，穿上和拆去都比较麻烦。因为绕线产生扭力，导线经常扭麻花乱作一团。

第四晚改为风筝线轮，线不扭了。匙扣也不用了，改用鱼夹尾挂着滑动，简简洁洁，比较好用了。

将来有机会买个更好的风筝线轮，做个更好的滑动接触。而现在这样更符合“最简单”原则。

作者：cary38

,
