什么是光纤熔接？

所谓熔接，就是用辅助工具将铺设光纤与尾纤均剥去外皮、切割、清洁后，使用光熔机“熔”为一体，需要熔接盘等的保护。熔接是相对较快的光纤端接方式，约1min便可熔接一根光纤，而且稳定可靠，失败率在1％以下。缺点是熔接设备价格昂贵，不适合工程量较小的小型网络公司使用。

1.光纤熔接机

采用熔接方式，虽然熔接设备购置投入较多，但制作速度快，且技术人员只需简单培训即可上岗，且成功率非常高，目前已经成为光纤接续方式的首选。图5-9所示为光纤熔接机。

通常情况下，熔接损耗较少，一般在0.2dB以下，并且可以立即从显示屏幕上得到损耗值。需要注意的是在光纤熔接过程中，影响熔接质量的外界因素也比较多，如环境条件（包括温度、风力、灰尘等）、操作的熟练程度（包括光纤端面的制备、电极棒的老化程度）、光缆与尾纤的匹配性（包括光纤类型匹配、光纤生产厂商匹配）等。

2.光缆接续盒

当铺设距离较远，光缆长度不够使用或者需要进行分支时，都可以通过接续的方式延长光缆，或者使光线缆路分叉。无论采用直埋、架空还是管道方式敷设光缆，都可以进行接续，只需将两条光缆相应颜色的光纤分别熔接在一起即可。

接续光缆时必须使用光缆接续盒（见图5-10），以保护接续光纤接头，并为以后的光缆接续提供方便。对于管道敷设方式而言，光缆的接续应当在预留的电信井中完成。

提示：每个电信井中应当有8～10m的盘留，以保证可以实现光缆的接续。

3.端接连接器

当需要将光缆终结在信息插座或光缆配线架上时，需要为光缆端接提供光纤连接器。通常情况下，光缆配线架端接ST连接器，而信息插座端接SC连接器。

端接连接器时一般直接使用尾纤，如图5-11所示。如果手头没有现成的尾纤，也可以直接将光缆跳线剪断，这样就拥有了两条尾纤。

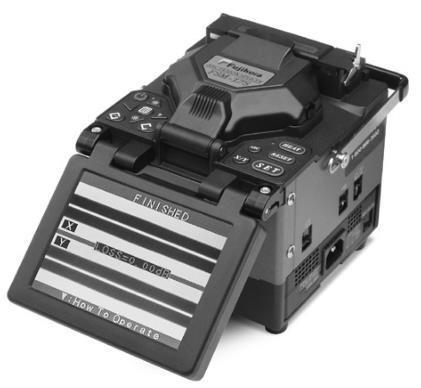

图5-9　光纤熔接机

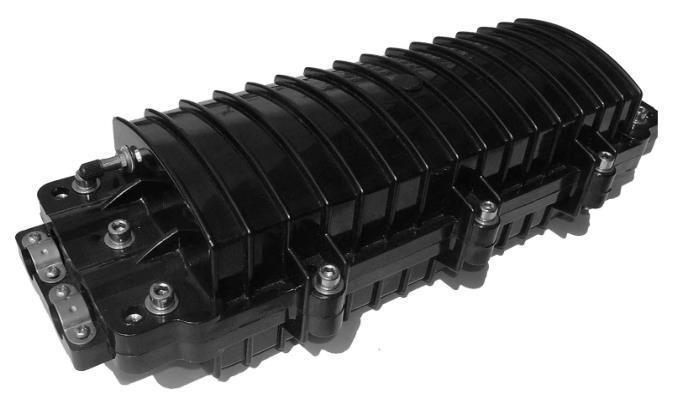

图5-10　光缆接续盒

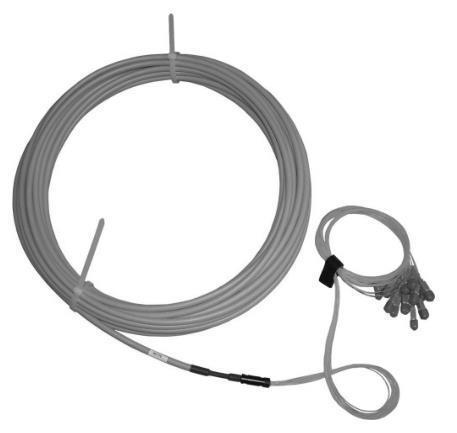

图5-11　尾纤

将光缆的每个芯都与一根尾纤熔接在一起，并做好标记。然后，再借助固定于光缆配线架或信息插座上的光纤耦合器，提供各种类型的光纤端口。图5-12所示为连接至光缆配线架。图5-13所示为连接至信息插座。

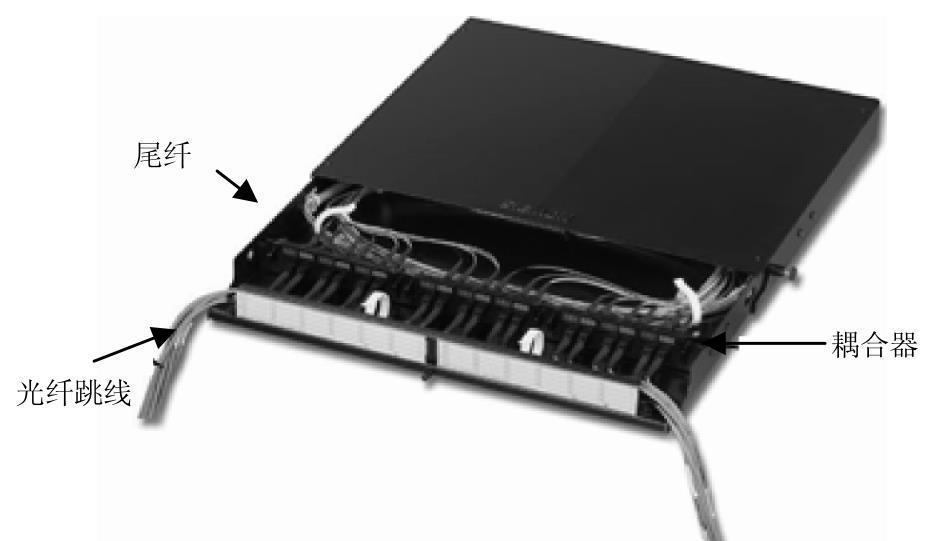

图5-12　连接至光缆配架线

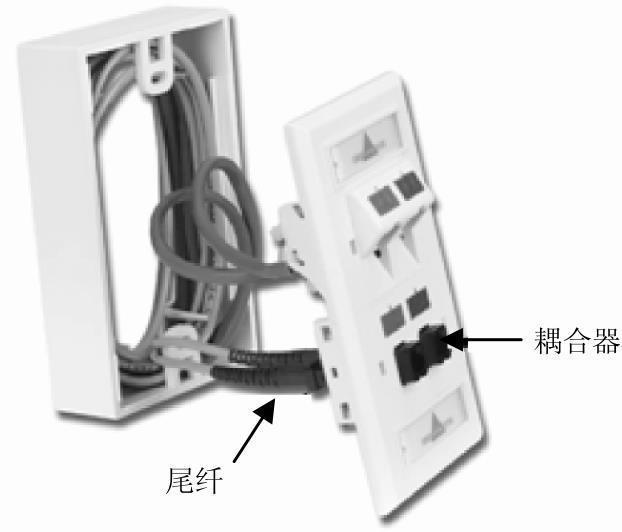

图5-13　连接至信息插座
