海康威视摄像机拾音器接法

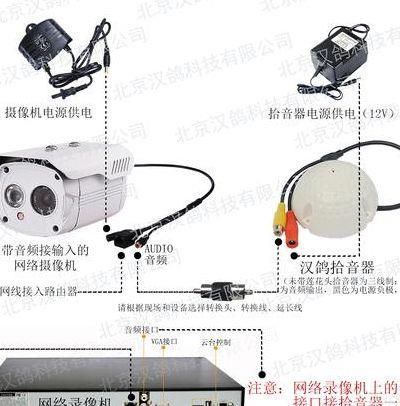

1、拾音器接法：拾音器信号（白色或黄色）正极接摄像机audio in正极，拾音器电源正极（红色）接12v正极，拾音器有一个共地线（黑色）接12V电源负极与摄像机的GND。海康威视摄像机拾音器功能：独立供电红色线接电源正，黑色线一分为二，一芯接电源负极；然后把白线，黑线拉到监控中心连接硬盘录像机。

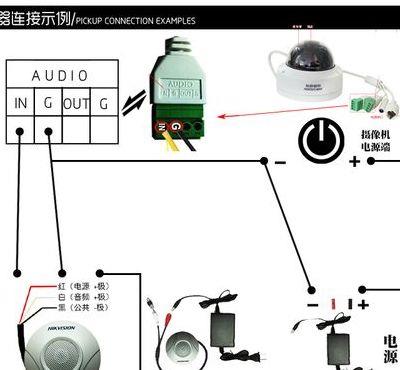

2、海康威视网络球机的音频接线方式主要分为两种：5mm音频头或者绿头插线方式。对于绿头插线方式，音频信号线接IN，电源负极接地G，电源正极接拾音器的供电电源正极。对于5mm音频头方式，有单声道和左右声道两种接法。

海康拾音器（海康拾音器安装教程）

3、一种MIC IN(麦克风输入)；一种AUDIO IN 及LINE IN（线型输入）。针对MIC IN接口有两种接法：采用无源拾音器PK-40N；有源拾音器PK-20N+PeakFire专用转接头PK-001 针对AUDIO IN 及LINE IN接口：所有的有源拾音器都适用，反之无源拾音器不能接AUDIO IN 及LINE IN端口的IP枪。

4、拾音器的音频线需要独立布线，黑色线作为电源与音频的公共线，分别与电源的负极以及音频线的负极相接；红色线接电源的正极；白色线接音频的正极。图上的这种连接方式是错误的，音频和视频必须分开。

5、拾音器连接cs-D1-108录像机的音频输入口，音频输出口接多媒体音箱；只能听到实时的声音，这个录像机不支持音频录入储存。要储存声音的话，录像机每个通道必须有一个音频输入接口。现在的网络录像机，只要摄像机自带拾音器或摄像机带音频输入接口外接拾音器，都可以存储声音。

6、如果数字拾音器，接在485+和485-。模拟拾音器用5mm插头插aduio。特别说明，如果用数字拾音器，要打海康400电话，把拾音器品牌还有摄像机的软件版本号报给他们查一下有没有做过适配。不是所有数字拾音器都能连接的，我记得快鱼的拾音器应该和海康做过适配，但具体还是用要看摄像机版本。

海康拾音器（海康拾音器安装教程）

海康拾音器测试方法

1、排除前端：测试拾音器是否有问题的最直接的方式就是通过前端测试。排除传输端：在前端测试拾音器没有问题的情况下，我们就可以测是否在传输过程中出现问题。排除后端：在前端与传输过程没有出现任何问题的情况下我们就可以测试是否后端设备存在有问题。

2、拾音器接法：拾音器信号（白色或黄色）正极接摄像机audio in正极，拾音器电源正极（红色）接12v正极，拾音器有一个共地线（黑色）接12V电源负极与摄像机的GND。海康威视摄像机拾音器功能：独立供电红色线接电源正，黑色线一分为二，一芯接电源负极；然后把白线，黑线拉到监控中心连接硬盘录像机。

3、拾音器红黑分别接DC12V的正负极，白黑线分别接摄像机Audio接口的IN和G，也就是说，红线接电源的正极，黑线同时接电源的负极和Audio接口的G，白线接Audio接口的IN。

4、如果音频线接到其它音频设备，请断开连接后直接连接到台式机声卡line in接口用操作系统自带的录音机软件进行测试。如果声音正常说明拾音器本身没有问题，请检查连接的音频设备或其他方面。接线是否完好和可靠。放大设备的接口与拾音器是否配套，放大设备的音量是否调节合适。

5、采用无源拾音器PK-40N；有源拾音器PK-20N+PeakFire专用转接头PK-001 针对AUDIO IN 及LINE IN接口：所有的有源拾音器都适用，反之无源拾音器不能接AUDIO IN 及LINE IN端口的IP枪。如果是LINE IN，AUDIO IN(线性输入），则用我们的PK-20N，10N，WM-100VN，WM-200N 等根据客户需求而定。

6、录像机是否支持录音功能，你需要咨询售后或看说明书。若录像机支持录音功能，而且摄像机有音频输入接口，可以接拾音器，再开启录像机的录音功能。就可以录音。录像机上有输入音频接口也可以接入拾音器，同时需要开启需要录音的那个视频。
